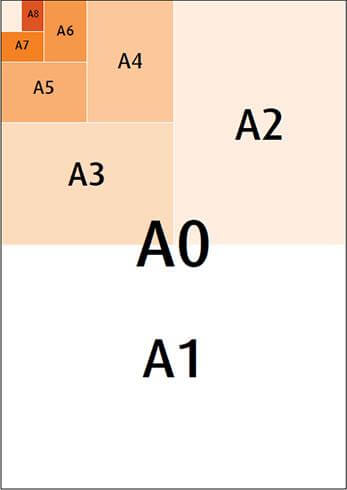

FORMATOS BÁSICOS DE PAPEL

O conhecimento dos formatos básicos do papel é importante para um melhor planejamento na arte final, trazendo economia na impressão gráfica e consequentemente no custo final do projeto. Além de ser uma ação sustentável, pois diminue a quantidade de aparas.

Por isso, a Gráfica Vektra preparou uma tabela com opções para um melhor aproveitamento do papel na hora da impressão gráfica.

MEDIDAS EM MM:

  • A0: 1189 x 841
  • A1: 841 x 594
  • A2: 594 x 420
  • A3: 420 x 297
  • A4: 297 x 210
  • A5: 210 x 148
  • A6: 148 x 105
  • A7: 105 x 74
  • A8: 74 x 52

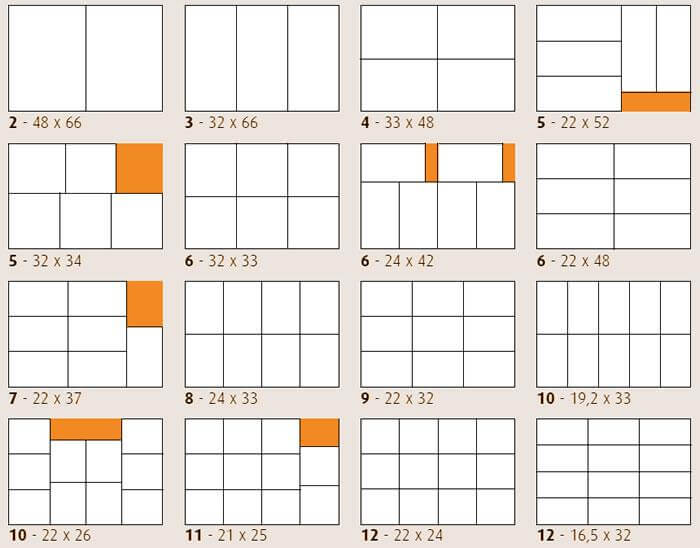

APROVEITAMENTO DE PAPEL PARA FORMATO 66 X 96CM

Aproveitamento de papel para formato 66 x 96 cm

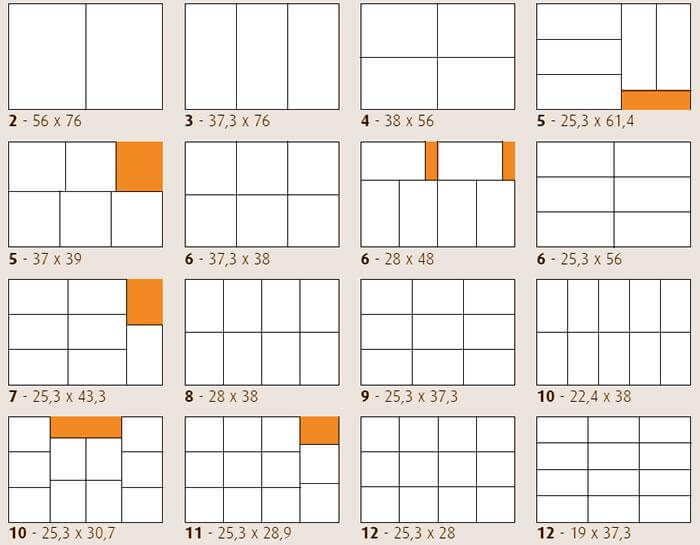

APROVEITAMENTO DE PAPEL PARA FORMATO 76 X 112CM

Aproveitamento de papel para formato 76 x 112 cm
Formatos básicos de papel

TERMOS TÉCNICOS DA ÁREA GRÁFICA

Veja abaixo o significado de alguns termos técnicos e expressões utilizadas na área Gráfica:

  • Adobe Acrobat
  • Programa utilizado para criar e editar. Para ler arquivos formato PDF usa-se o Adobe Acrobat Reader.
  • Acabamento
  • Processo de finalização de um produto gráfico, como encadernação, corte, dobra, laminação, verniz localizado ou total entre outros.
  • Adobe
  • Empresa que fabrica softwares para o segmento gráfico como: Photoshop, Illustrator, Indesign e alguns drivers, aplicativos e plugins.
  • Alcear
  • Arranjo de folhas ou cadernos na sequência adequada para que as páginas fiquem na ordem correta antes da encadernação.
  • Ângulo de Retícula
  • Ângulo no qual as retículas são posicionadas para proporcionar a melhor ilusão de tom.
  • Apara
  • Sobra de papel cortado pela guilhotina por exceder a linha de corte de um trabalho impresso.
  • Apple
  • Empresa que fabrica os computadores Macintosh, o tablet iPad, e o sistema operacional Mac OS.
  • Arquivo Aberto
  • Arquivo no formato do software que o originou.
  • Arquivo fechado
  • Arquivo no formato PostScipt.
  • Arquivo AI
  • Formato de arquivo gerado pelo software Adobe Illustrator.
  • Arquivo CDR
  • Formato de arquivo gerado pelo software CorelDraw.
  • Arquivo EPS
  • Encapsulated postscript: Formato de arquivo usado para transferir dados de imagens PostScript de um programa para outro.
  • Arquivo INDD
  • Formato de arquivo gerado pelo software Adobe Indesing.
  • Arquivo PSD
  • Formato de arquivo gerado pelo software Adobe Photoshop.
  • Arte final
  • Arquivo preparado pelo designer gráfico em alta resolução, pronto para reprodução gráfica.
  • Back Up
  • Cópia feita de arquivo digital, por medida de segurança.
  • Birô (ou Bureau)
  • Local onde é feito o processo de separação de cores e saídas de filmes (fotolitos), papéis fotográficos, fotopolímeros ou chapas para impressão, por meio de imagesetters ou CTP.
  • Bitmap
  • Imagem gráfica computadorizada formada por pixels.
  • Boneco
  • 1) Layout preliminar (em cores) mostrando a posição das ilustrações, textos e outros elementos, conforme aparecerão no produto impresso.
  • 2) Conjunto de páginas brancas dobradas e arranjadas para mostrar a sequência, o tamanho, a forma, o estilo e aparência geral de um livro, panfleto ou outra peça impressa.
  • Brochura
  • Tipo de acabamento que se caracteriza por uma capa mole que envolve os cadernos ou livros.
  • Caderno
  • Folha impressa e sucessivamente dobrada. Todos os cadernos constituem um múltiplo de 4 páginas (4,8,16,32). Os cadernos são alceados,encadernados e refilados para produzir catálogo, revista ou livro acabado.
  • Capa
  • Cobertura de papel, cartão, couro ou outro material, que forma a parte externa do livro, revista ou publicação.
  • Capa Dura
  • Capa de um livro cartonado ou encadernado, com aspecto rígido.
  • Chapado
  • Refere-se às áreas que são completamente cobertas com tintas ou área impressa em 100% de uma determinada cor.
  • Check List
  • Lista utilizada para checar se não foi esquecido nenhum item ou passo necessário para uma certa operação.
  • Clichê
  • Placa de metal gravada cuja superfície apresenta em relevo e em sentido inverso a imagem original utilizada para aplicação de hot stamping e relevo seco.
  • CYMK
  • Cyan, Magenta, Yellow, Black: Sistema de cores para impressão. Processo de impressão por mistura subtrativa das tintas de impressão: ciano, magenta, amarelo e preto. Quadricromia.
  • Conta-Fios
  • Pequena lupa de bolso, para avaliação de impressos.
  • CTP
  • Tecnologia utilizada para a gravação de chapas sem utilização de filme.
  • Customizado
  • Criado especialmente para uma ocasião, fora do padrão.
  • Decalque
  • Transferência indesejada de tinta de uma folha impressa para outra.
  • Densidade
  • Medida de opacidade de um objeto transparente ou translúcido.
  • Desenho a traço
  • Qualquer arte criada com linhas em uma cor absoluta, usualmente o preto.
  • Desktop Publishing (DTP)
  • É o termo utilizado pelos gráficos quando o processo de produção de um impresso é feito quase que totalmente em um computador.
  • DOT
  • Ponto.
  • Dpi (Dot per inch)
  • Em português, pontos por polegada. Medida de resolução de uma imagem.
  • Duotone
  • Processo de impressão em cores que utiliza duas cores primárias, as quais originarão uma terceira cor impressa.
  • Editar
  • Acrescentar, apagar, modificar textos ou elementos gráficos.
  • Encadernação
  • Ação de encadernar, unir cadernos que compõem uma publicação colando seus dorsos.
  • Encarte
  • Peça publicitária gráfica encartada em jornal ou revista no formato do veículo ou não.
  • Escanear
  • Processo de obter uma imagem digital tendo como origem uma imagem física em papel ou filme.
  • Fonte
  • É uma coleção de símbolos que utilizamos para grafar palavras escritas, contendo a descrição das características físicas das letras, ou seja, como elas devem ser desenhadas durante a impressão.
  • Formato
  • Tamanho de um impresso após o refile.
  • Fotolito
  • Filme ou jogo de filmes que serve de matriz para gravação de chapas destinadas a impressão pelo sistema offset.
  • FTP (File Transfer Protocol)
  • Método de transferência de arquivos entre dois sites, por meio de uma conexão existente baseada em IP.
  • GIF (Graphics Interchange Format)
  • Formato de arquivo compactado, com cores em 8-bit.
  • Gama ou Gamut
  • Escala de combinações de cores passíveis de reprodução a partir e um determinado conjunto de corantes em um equipamento ou em um sistema de reprodução gráfica.
  • Ganho de ponto
  • Aumento do tamanho dos pontos de uma retícula do meio tom que ocorre durante os processos de pré-impressão e impressão.
  • Guardas
  • Folhas que são responsáveis pelo acoplamento das capas duras ao miolo dos livros.
  • Grafismo
  • Área da matriz de impressão que contém as imagens a serem impressas.
  • Gramatura
  • Unidade de medida que expressa o peso do papel em gramas referente a uma área de 1m2.
  • Imagestter
  • Equipamento utilizado para dar saída de imagens sobre fotolitos, partindo de arquivos digitais.
  • Imposição
  • Processo de posicionamento das páginas, de forma que as imagens sejam geradas nas chapas.
  • JPEG/JPG (Joint Photografic Experts Group)
  • Método utilizado para comprimir uma imagem estática.
  • Laminação
  • Acabamento de superfície habitualmente utilizado em capas de livros, folders e pastas. Consiste na aplicação de uma película plástica ( BOPP – Polipropileno bi-orientado) sobre a superfície impressa.
  • Layout
  • Simula da melhor forma possível, o produto final como textos, gráficos ou figuras num determinado espaço
  • Link
  • Termo que designa a ação de conectar um arquivo a outro, ou uma página da internet a outra(s).
  • Lombada
  • Dorso da publicação em que se encontram os grampos, colagens ou costuras.
  • Lombada Canoa
  • Publicação encadernada com grampos. É o lado do livro ou revista onde fica a costura (por grampos) das folhas, oposto ao corte da frente, mantendo as folhas do livro unidas.
  • Lombada Quadrada
  • Publicação encadernada com cola. É o lado do livro ou revista onde fica a costura (por cola ou linha) das folhas, oposto ao corte da frente, mantendo as folhas do livro unidas.
  • LPI (Lines per Inch)
  • Em português, linhas por polegada. Unidade de medida de resolução especifica para saídas de impressão.
  • Mac
  • Abreviação de Macintosh.
  • Macintosh
  • Computadores pessoais criados e produzidos pela Apple Computer.
  • Marcas de Corte
  • Marca que representam o local onde o impresso deve ser refilado no processo de acabamento do material.
  • Marcas de Registro
  • Marcas que são colocadas para o controle da sobreposição das cores impressas.
  • Matrizes
  • Material preparado para produção gráfica e geração de impresso em série. Pode ser uma chapa de offset ou uma tela serigráfica.
  • Meio tom
  • Escala das gradações de tonalidades intermediárias entre branco e o preto, ou entre luze e sombra.
  • Miolo
  • Conjunto de páginas internas de uma publicação.
  • Mock-up
  • Protótipo (sem cores) de um trabalho a ser impresso.
  • Moiré ou Moarê
  • É causado pela interferência óptica entre os traços de retícula meio tom e os pontos ou linhas contidos no original.
  • Monocromia
  • Processo de impressão em apenas uma cor.
  • Montagem
  • Disposição das páginas na posição correta para ser usada na confecção das chapas de impressão.
  • Offset
  • Sistema de impressão planográfico (a área da imagem e a de não imagem estão no mesmo plano na chapa de impressão). Baseia-se na repulsão entre a água e a gordura contida na tinta.
  • Orelhas
  • Apêndices da capa de um livro que normalmente trazem informações sobre o autor e a obra.
  • Overprint
  • Técnica de pré-impressão que utiliza a sobreposição de cores na impressão – impressão sobre áreas já impressas
  • Paginação
  • Ação de paginar, ordenar as páginas.
  • Pantone
  • Escala de cores especiais produzida pela empresa Pantone, referência mundial para tintas para impressão.
  • Photoshop
  • Software de manipulação de imagens fabricado pela Adobe.
  • Pixels (Picture Element)
  • Elemento mínimo utilizado por hardwares e softwares, para construção de imagens e letras.
  • Plataforma
  • Tipo de sistema para computador, as mais comuns são Macintosh OS, LINUX e PC Windows.
  • Platesetter
  • Equipamento que funciona com a tecnologia CTP, máquina que recebe as informações eletrônicas e as transfere para a chapa.
  • Plotter
  • Dispositivo que traça imagens a partir de arquivos digitais.
  • Ponto
  • 1. Elemento individual de uma retícula de meio tom, de forma quadrada, redonda, elíptica ou outra geometria.
  • 2. Termo empregado em lugar de pixel ou spot.
  • 3. A menor unidade de medida tipográfica linear, igual a 0,0138” (0,3505mm) no sistema paica e 0,376 mm no sistema Didot, empregada para designar o corpo dos tipos.
  • PostScript
  • Linguagem de descrição de páginas, fontes, gráficos e imagens desenvolvida pela Adobe.
  • PostScript level 1, 2 e 3
  • Diferentes níveis de PostScript. Quanto maior o número, mais desenvolvida é a linguagem, sendo necessário um equipamento de saída Preflight
  • Análise do arquivo antes de enviá-lo para a impressão.
  • Preview
  • Uma visualização prévia.
  • Provas
  • Página impressa, cópia do arquivo em forma impressa, para identificação de erros e eventuais correções.
  • Refile
  • Aro ou efeito de refilar, o mesmo que corte.
  • Resolução
  • Medida de definição de uma imagem ou do desempenho de um sistema óptico, expressa em número de linhas, pontos ou pixels por polegada ou por centímetro.
  • Retícula
  • Conversão de uma imagem contínua em pontos para possibilitar a reprodução gráfica.
  • RGB
  • Espaço de cores nativo dos monitores de vídeo que emprega as cores primárias verde, vermelha e azul para reproduzir todas as outras cores.
  • RIP (Raster Image Processor)
  • Equipamento que converte informação de computador em pontos eletrônicos para que a imagesetter ou platesetter possa repoduzir esses pontos.
  • RIP (Raster Image Processor)
  • Equipamento que converte informação de computador em pontos eletrônicos para que a imagesetter ou platesetter possa repoduzir esses pontos.
  • Sangria
  • Área que se estende além da marca de corte utilizada nos impressos como margem de segurança a fim de evitar a formação de filetes brancos após o refile.
  • Separação de cores
  • Método utilizado para separar as cores primárias de impressão (ciano, amarelo, magenta e preto) por meio de filtros de cores complementares.
  • Sobrecapa
  • Cobertura móvel de papel ou outro material flexível que envolve e protege a capa de um livro encadernado.
  • Spot Color
  • Cor especial.
  • Superfície Chapada
  • Superfície sem pontos, com 100% de sua área coberta com tinta.
  • TIFF
  • Formato de arquivo digital usado para transferir imagens em mapas de bites entre programas de aplicativos. O formato TIF ou TIFF (Tagged Image File Format) é um formato de ficheiro gráfico bitmap (raster). Foi desenvolvido em 1987 pela empresa Aldus (pertencendo doravante à Adobe).
  • Tiragem
  • É a quantidade impressa de uma publicação.
  • Tom
  • Comprimento de onda da luz refletida ou transmitida por uma cor em seu estado mais puro, sem adição de branco ou preto.
  • Trapping
  • Sobreposição internacional de cores em um impresso, para que qualquer desalinhamento entre duas ou mais superfícies coloridas adjacentes não provoque o aparecimento da cor de fundo ou mais frequentemente do branco do papel que serve de suporte.
  • Trendsetter
  • Equipamento que funciona com tecnologia CTP, máquina que recebe as informações eletrônicas e as transfere para a chapa.
  • TrueType
  • Linguagem para descrição de fontes, também adotada para a plataforma Windows. São um tipo de fonte desenvolvido pela Apple Computer no fim da década de 1980 com um competidor para as fontes Type 1 da Adobe em PostScript. O principal poder do TrueType era originalmente oferecer aos desenvolvedores de fontes um nível mais alto de controle sobre precisamente como suas fontes seriam exibidas, até o nível do pixel, em várias alturas de fontes.
  • Type 1
  • Fonte PostScript, dividida em fontes de tela e fonte de impressão.
  • Vincar
  • Produzir por pressão, mediante fios de aço ou discos rotativos, destinados a facilitar a dobra do impresso.
  • Verniz
  • Espécie de tinta de acabamento superficial do impresso que pode ter brilho ou textura fosca, com ou sem aroma.
  • Vetor
  • Descrição matemática para imposição de imagens e sua localização em uma página montada em sistema eletrônico de editoração; as informações gráficas vetorias são transferidas da estação de trabalho para um processador de imagem por varredura (RIP), o qual interpreta todas as informações de montagem de páginas para uma imagesetter; a linguagem postscript, ou outra imagem de descrição de página, serve como interface entre a estação de trabalho, a estação de montagem de páginas e o RIP.
Termos técnicos da área gráfica

TIPOS DE RETÍCULAS

Convencionais

Utilizada na forma convencional das artes gráficas, os pontos de retícula convencional são:

  • Quadrado
  • Elíptico
  • Redondo

Quadrado

  • Os vértices dos pontos se encontram a partir de 50%
  • Alta qualidade e imagens com tons mais escuros
  • Maior contraste

Evite: Usar em imagens com tons de pele

Elíptico

  • Ideal para imagens de tons de pele
  • Menor sensação de reticulagem
  • As áreas mais largas dos pontos se encontram a partir de 30%

Redondo

  • Ideal para trabalhos com lineaturas baixas
  • Ideal para trabalhos em rotativas off-set, devido ao ganho de pontos
  • Os pontos se tocam a partir de porcentagens superiores a 75%

Digitais

Os pontos principais de retículas digitais são:

  • Quadrado
  • Elíptico
  • Redondo
  • Estocástico
  • Composto ou redondo-quadrado
  • Linhas
  • Gravura

Estocástico

  • Vantagem que não possui ângulos e rosetas, podendo imprimir mais de 4 cores sem risco de problemas
  • Realce de detalhes
  • Diminui a necessidade de trapping de pré-impressão

Desvantagens

  • Dificuldade para copiar chapas de modo convencional
  • Dificuldade na impressão de papéis porosos
  • Superfícies grandes sem variação tonal podem dar a sensação de estarem granuladas

Comparando retícula convencional x estocástica

  • Composto ou redondo-quadrado
  • Tipo mais utilizado pelo mercado

Principal característica

  • Redondo nas áreas claras e escuras e quadrado nas áreas de meio tom
Tipos de retículas

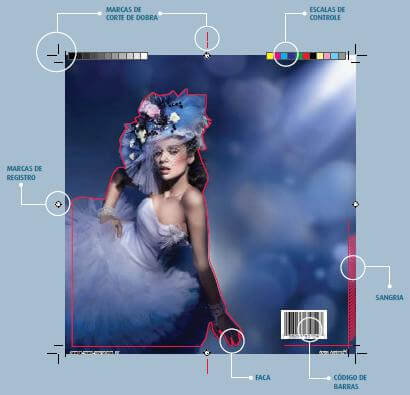

ELEMENTOS EMPREGADOS NO FECHAMENTO DE ARQUIVO

Os elementos auxiliam os procedimentos de impressão, acabamento, embalagem e até mesmo de logística (no caso dos códigos de barra).

Marcas de Registro

São marcas de cruzes que servem para orientar o impressor no registro das cores durante o processo de impressão e devem ser colocadas preferencialmente na parte central das páginas, de maneira a auxiliarem também a verificação de registro entre frente e verso. Os programas para uso profissional disponibilizam a opção automática das marcas.

Sangria

Para toda operação de acabamento que demande corte ou grafismo é necessário estender o layout para além da posição de corte em 3 mm mínimos para impedir falhas no processo de corte.

Faca

Costuma servir de referência para revisão do produto. O projeto da faca costuma ser usado como base para confecção a ser fixada na prancha de maneira no qual se produzirá a faca.

Escalas de Controle

Servem como referência para controle de processos gerais, como confecção do jogo de filmes ou chapas, controle de cópias em filmes, impressão e, entre outros, ganho de ponto.

Código de Barras

São sequencias produzidas com barras com diferentes espessuras. Muito utilizado no processo de estocagem, venda e logística, pois permite a efetivação de modernos métodos de automoção.

Elementos empregados no fechamento de arquivo

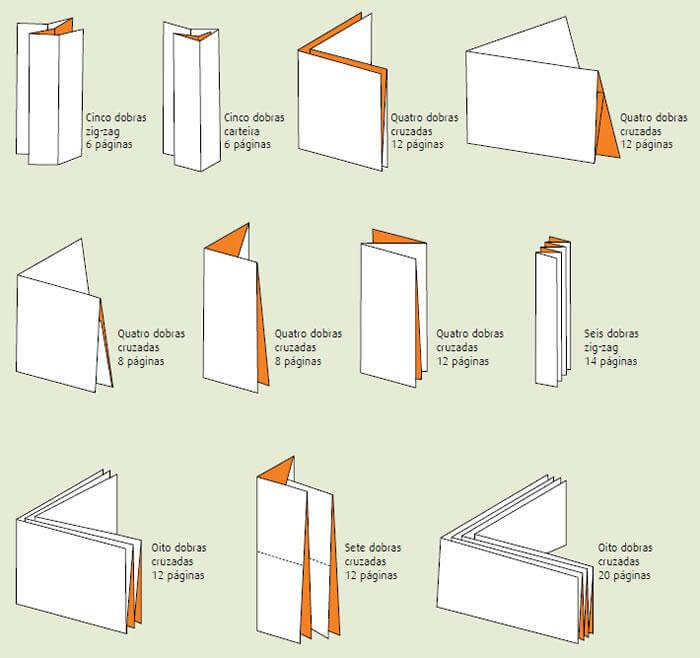

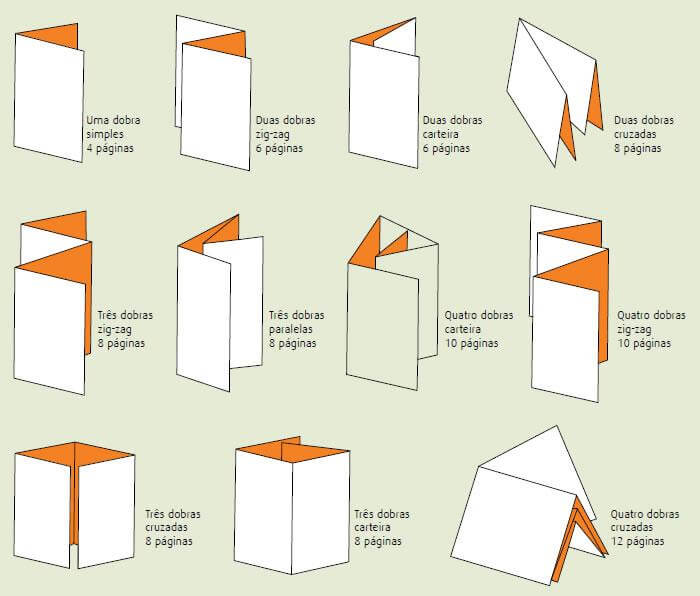

Dobras e Planejamento
Dobras e Planejamento

TRANSFERÊNCIA DE ARQUIVOS

Envie seus arquivos através do WeTransfer para o email vektra@graficavektra.com.br

Transferência de arquivos

Telefone

(11) 2020-8210

E-mail

vektra@graficavektra.com.br

Endereço

R. do Oratório, 2722 - Alto da Mooca
